BSN-C0505产品说明册下载









BSN-C0505水浸超声C扫描成像系统
BSN-C0505超声C扫描成像系统

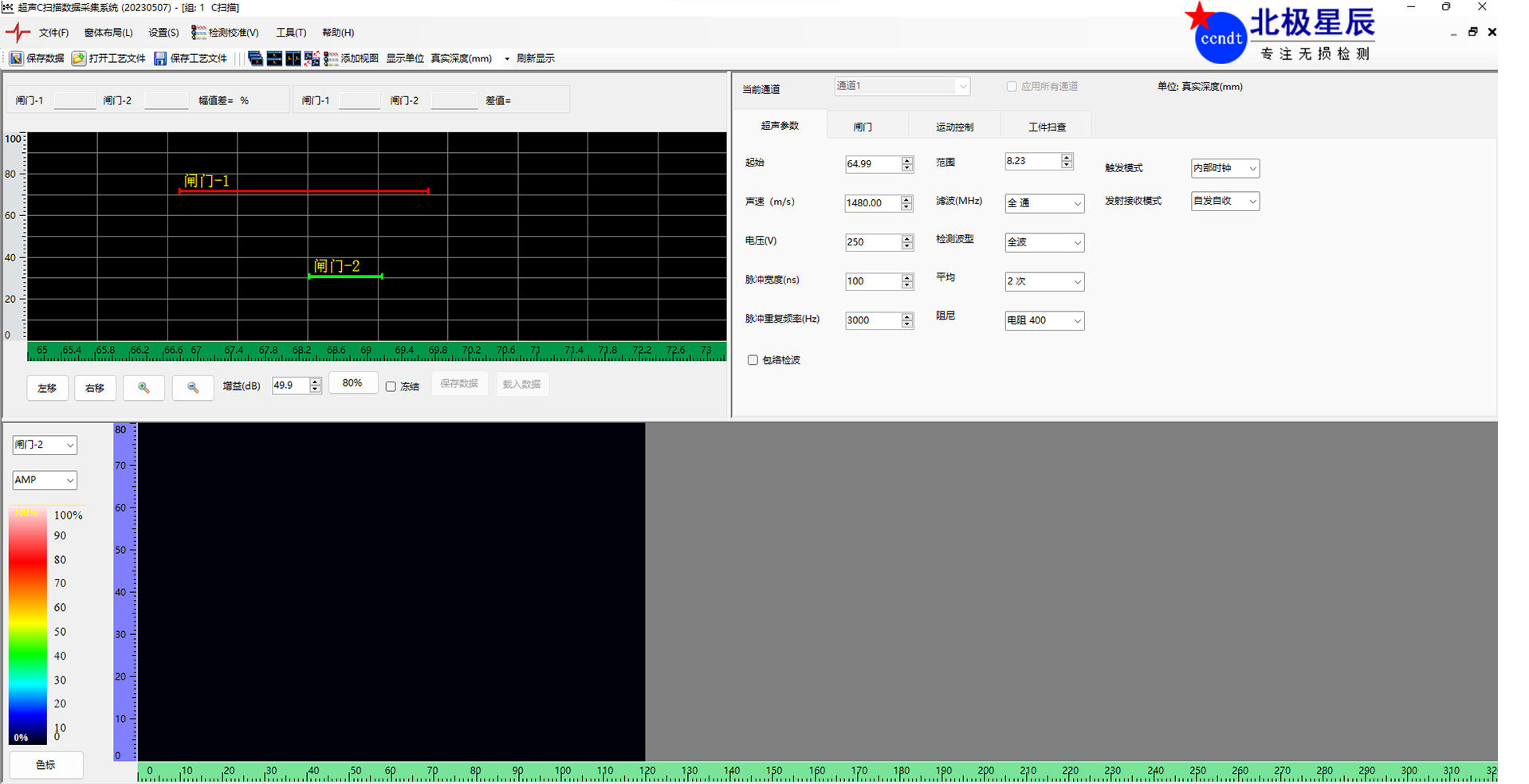

C扫描软件的功能   超声波主机的性能
◆扫查过程中自动显示缺陷图像,缺陷大小和形状一目了然
◆支持信号的全波采集,即全息C扫描,记录全部数据完成后,可以后续进一步成像、切片、计算分析

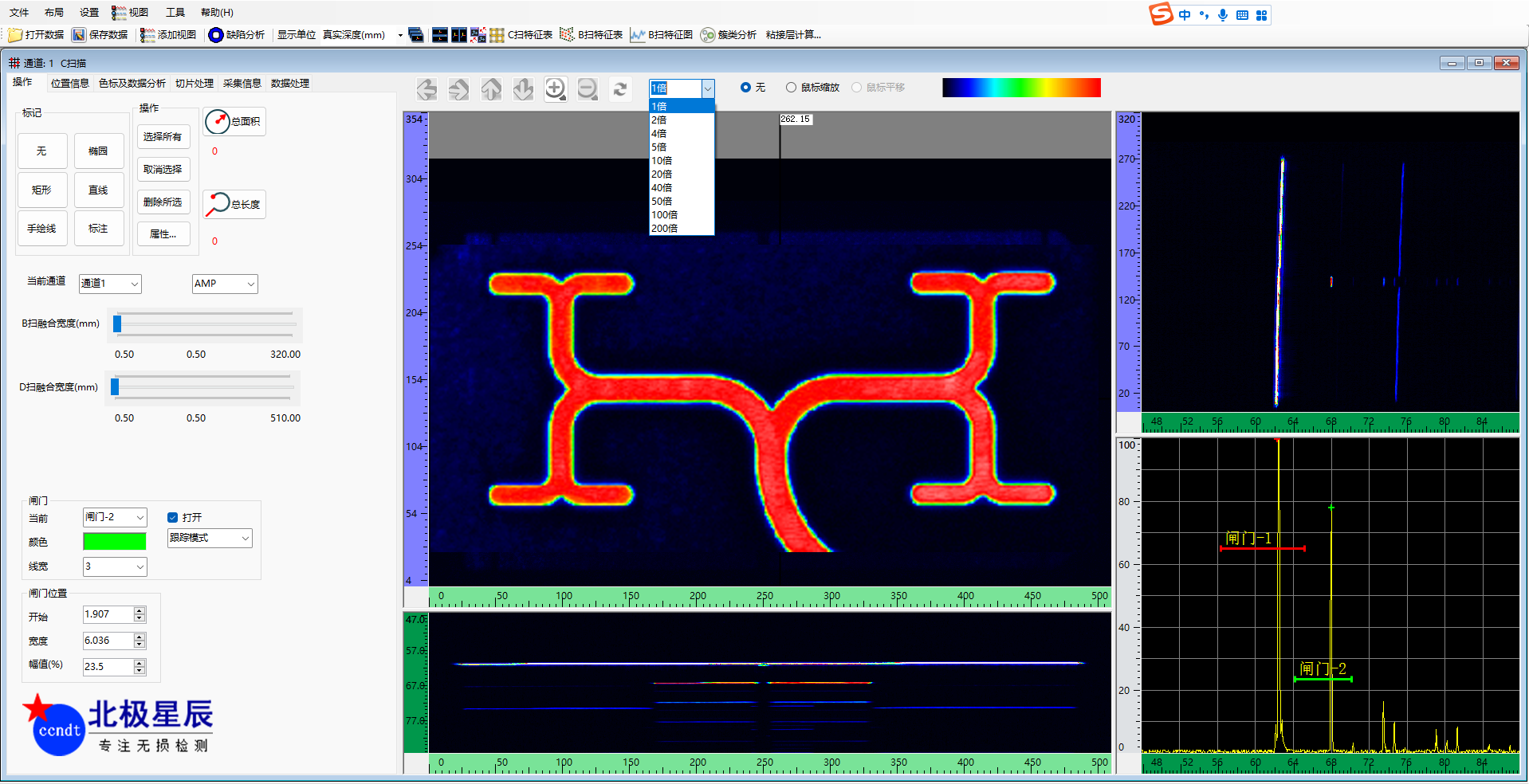

◆“超声CT”层析结果分析:实现层析扫描,清晰分析每层状况,每层切片可薄至0.1mm
◆缺陷自动回位:鼠标选中缺陷位置后,探头自动移动到缺陷上方,便于进一步重新检测该位置、及标记缺陷位置
◆软件具备对检测结果信息记录和保存,并基于这些记录进行离线分析评估,可输出检测报告和打印检测结果。
◆自动测量缺陷长度、面积,自动计算缺陷面积百分比
◆同时扫描所有层,大大提高探伤效率。
◆A、B、C、D扫描像显示并存储
◆具备系统增益、范围、延迟、工作方式、检波方式及闸门等参数独立调节功能。
  ◆垂直线性:≤3%;
◆水平线性:≤0.4%。
◆频率范围:≥0.5~20MHz。
◆数字化频率:≥100MHz。
◆模块化结构,降低故障率且便于升级和维修。
◆增益范围:0~110dB,步进0.1dB。
◆脉冲重复频率:≥20~10kHz
◆工作方式:正负检波、全检波、射频
◆具备A/B/C/D扫描功能。
◆A扫分辨率:≥10bits

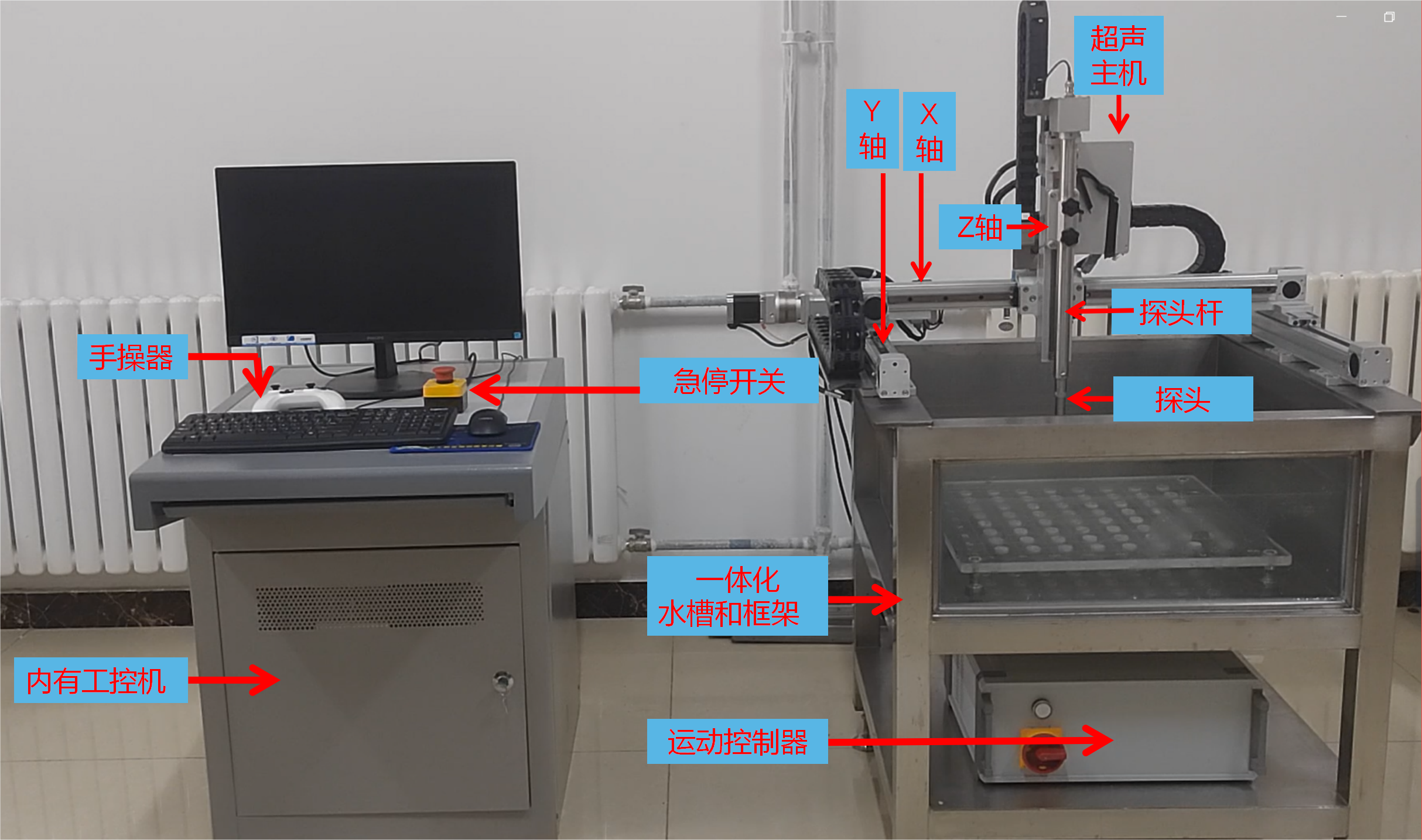

机械模组   电控系统

◆X轴、Y轴、Z轴,三个轴的扫查范围可以订制
◆运动系统带有急停开关,以避免设置错误导致意外碰撞的发生
◆水槽:有进水口、出水口、配手动操作遥控器

运动范围 最大平均运动速度 定位精度 重复定位精度 返程间隙 分辨率
X轴 ≥500mm 300mm/s 优于±0.1mm 优于±0.05mm ≤±0.05mm 优于0.05mm
Y轴 ≥500mm 100mm/s 优于±0.1mm 优于±0.05mm ≤±0.05mm 优于0.05mm
Z轴 ≥200mm 100mm/s 优于±0.1mm 优于±0.05mm ≤±0.05mm 优于0.05mm

◆由运动控制器、驱动器组成

系统配置   计算机主要配置
序号 货物名称 数量
1 C 扫主机 1
2 水槽 1
3 X 轴 1
4 Y 轴 1
5 Z 轴 1
6 电脑 1
7 探头 1
8 C 扫软件 1
  ◆I7处理器
◆1TB硬盘
◆16GB内存
◆显示器尺寸:24英寸
